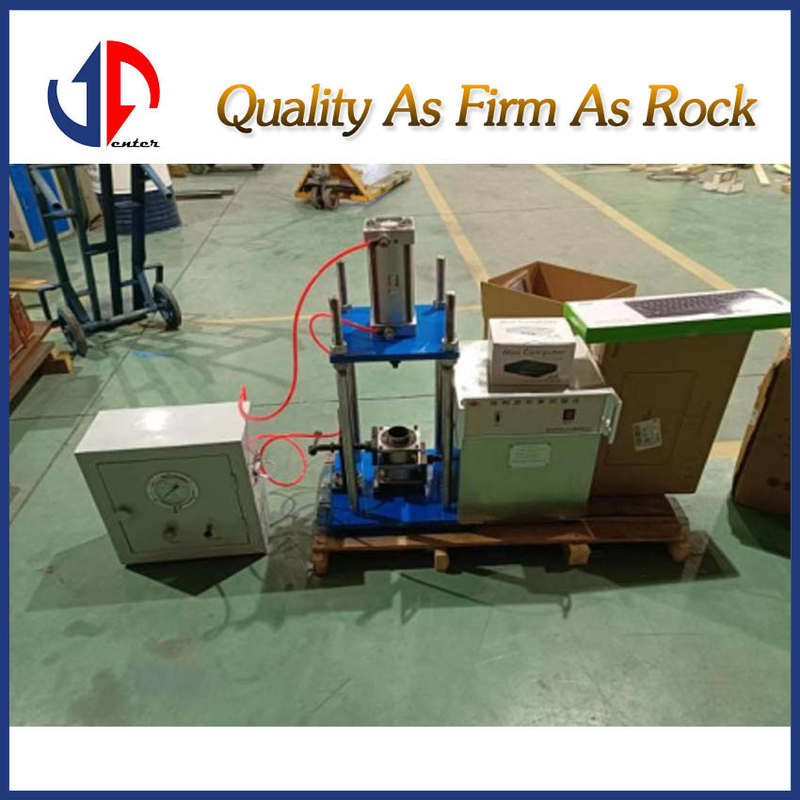

Testeur automatique de cisaillement direct du sol YJRB-B
Introduction au projet:
L'instrument de cisaillement direct à contrainte constante est utilisé pour mesurer la résistance au cisaillement du sol.un échantillon est soumis à une force de cisaillement sous différentes pressions verticales pour obtenir la contrainte de cisaillement au moment de la défaillance, et le coefficient de force de cisaillement, l'angle de friction interne et la cohésion sont déterminés selon la loi de Coulomb.
L'instrument est composé d'un testeur de cisaillement direct, d'un système de contrôle de pression, d'un contrôleur d'acquisition de cisaillement direct, d'une pompe à air et d'un logiciel informatique supérieur.
Le logiciel de l'ordinateur supérieur à cisaillement direct affiche la pression verticale, la force de cisaillement et le déplacement, et peut régler la vitesse.et peut réaliser l'extraction automatique, stockage, impression et exportation des données de l'instrument d'acquisition.la norme de ligne et d'autres spécifications d'essai pertinentes en vigueur.
Composition et principe de l'instrument
L'instrument est composé d'un hôte d'essai, d'un régulateur de charge normale, d'un contrôleur, d'une source d'air et d'un système de commande informatique.
Principe: l'instrument est commandé par un moteur pas à pas micro-ordinateur à puce unique pour actionner le mécanisme de cisaillement et la charge normale maximale, la charge horizontale,le déplacement normal et le déplacement horizontal sont mesurés par le capteur de force et le capteur de déplacement respectivement;Le port USB connecte le contrôleur au PC. Le logiciel supérieur est un système de contrôle correspondant à l'hôte de la machine à cisaillement,qui est principalement utilisé pour le fonctionnement du système et le contrôle de l'hôte. Le logiciel peut être exécuté sous le système d'exploitation Windows7, peut réaliser l'extraction et la visualisation de données de consolidation, l'extraction et la visualisation de données de coupe, l'impression, l'exportation et d'autres fonctions.
L'hôte de l'essai est constitué d'un système de chargement normal, d'un système de chargement horizontal, d'un système de déplacement normal, d'une boîte de cisaillement de consolidation, etc.
Régulateur: connectez la pompe à air et le cylindre pour contrôler la charge normale.
Nom:Testeur automatique de cisaillement direct du sol
Modèle:Le nombre d'heures de travail
Paramètre technique
La charge normale maximale: pression de 10 kN (± 10 N)
La force de cisaillement horizontale maximale est de 30 kN (± 10 N)
Les niveaux de charge verticale: 50,100,200,300,400 kPa
Diamètre de l'échantillon: Φ100 mm × 100 mm
Surface de l'échantillon: 78,5 m2
Traction maximale de déplacement de cisaillement: 30 mm Précision: 0,01 mm (arrêt de protection).
Vitesse de cisaillement: 0,01 à 30 mm/min peut être réglée de façon arbitraire.
L'alimentation électrique: 220 V ± 10% 50 Hz ± 2 Hz.
Environnement de travail: température 20 ± 5°C, humidité relative 80% RH, environnement sans fort magnétisme, vibrations fortes et autres interférences.
