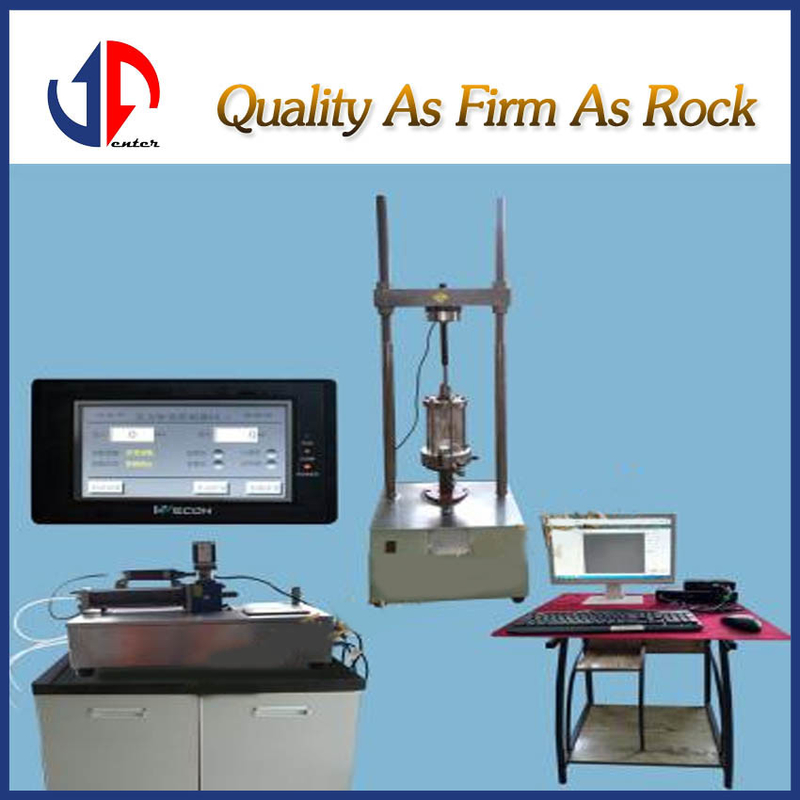

Instruments triaxiaux de contrainte-déformation contrôlés par micro-ordinateur ZYXL-30KN

Instruments triaxiaux de contrainte-dépannage contrôlés par micro-ordinateur

Une méthode de détermination de la résistance au cisaillement du sol, généralement avec 3 ou 4 échantillons cylindriques, chacun appliqué à des pressions ambiantes constantes différentes (c'est-à-dire une faible contrainte principale σ3), (c'est-à-diredifférence de contraintes (σ1-σ3))Ensuite, les paramètres de résistance à la cisaillement, la rampe triaxiale, la perméabilité triaxiale, le coefficient de pression latérale,l'essai de résistance à la compression non confinée et l'essai de consolidation de la charge de contrôle de la contrainte sont obtenus selon la théorie de Mohr-Coulomb.

Les paramètres de résistance totale au cisaillement et les paramètres de résistance effective au cisaillement du sol, tels que le sol à grains fins et le sol sablonneux, ont été déterminés.

Selon les différentes conditions de drainage, les essais ont été divisés en cisaillement non consolidé non drainé (UU), cisaillement consolidé non drainé (CU ou UU), cisaillement consolidé drainé (CD),et trois autres essais (essai de dissipation de la pression de l'eau dans les pores) et (échantillon soumis à une compression triaxiale sous charge en plusieurs étapes).

La chambre de pression est divisée en options de capteur intégré ou externe (le capteur intégré réduit la résistance au frottement et n'est pas affecté par la pression de confinement)

L'instrument triaxial de contrainte est un composant important: contrôleurs, logiciels, capteurs, systèmes de pression confinante, systèmes de pression inverse, systèmes de pression des pores et accessoires hôtes.

Nom:Instrument triaxial de contrainte-déformation contrôlé par micro-ordinateur

Modèle:ZYXL-30KN

Paramètre technique

Charge axiale finale: affichage de commande par ordinateur du capteur de force de 30 kN.

Les caractéristiques suivantes sont utilisées:

Vélosité de contrainte: 0,001 ~ 4,5 mm/min réglable à vitesse sans pas.

Le taux de contrainte: 10N ~ 30KN/S réglage arbitraire.

La force constante est réglée selon les exigences; l'arrêt de la contrainte peut être réglé.

Précipitation ambiante: 0 ~ 2 MPa±0,1 kPa écran LCD, commande par ordinateur.

Contropression, pression des pores, pression de saturation: 0 à 2 MPa ± 0,1 kPa affichage LCD, commande par ordinateur.

Le drainage de consolidation, le drainage par cisaillement (changement de volume) avec une précision de 0,1 ml, affichage LCD, contrôle par ordinateur (Il peut mesurer la quantité d'eau,collecte en temps réel et enregistrement du déplacement et graphique de la relation entre le temps et le déplacement).

Chambre sous pression: ¢61.8 ¢39.1

Traction de levage: 0 à 60 mm

Logiciel d'acquisition et de traitement Windows avec support réseau, compatible avec les systèmes informatiques existants, facile à utiliser.contrôle automatique par ordinateur, l'acquisition de logiciels, le traitement des données, peut exporter des données et des graphiques.

Affichage LCD, entrée du clavier, pression axiale de l'affichage, déformation axiale, pression de confinement, pression inverse, pression du trou, changement de volume, vitesse, affichage du calendrier de l'horloge en temps réel, etc.

L'hôte à trois axes adopte une structure en acier, adopte la gamme complète de régulation de vitesse sans pas du moteur et dispose d'une protection axiale supérieure et inférieure, arrêt automatique.

Caractéristiques: le régulateur de pression de confinement et de pression inverse est composé d'un système hydraulique "piston numérique de précision" qui peut non seulement appliquer la pression de confinement et la pression inverse,mais aussi mesurer le changement de volume et le drainage, la résolution change de 1 mm3 (mm3), même si la pression inverse est appliquée, il n'y a pas besoin de tubes de mesure et de tubes de changement de volume, pas besoin de capteurs de drainage et de changement de volume,pas besoin de lire et d'écrire manuellement les opérationsLe dispositif de drainage est facile à utiliser et peut produire une variété de sorties telles que la pression et la vitesse constantes.changement de pression de circulation et de volume, les changements linéaires avec le temps, etc.
